DYNA SAND FILTER 上向流自動逆洗濾過器

• ダイナサンドフィルター



• ダイナサンドフィルターの構造

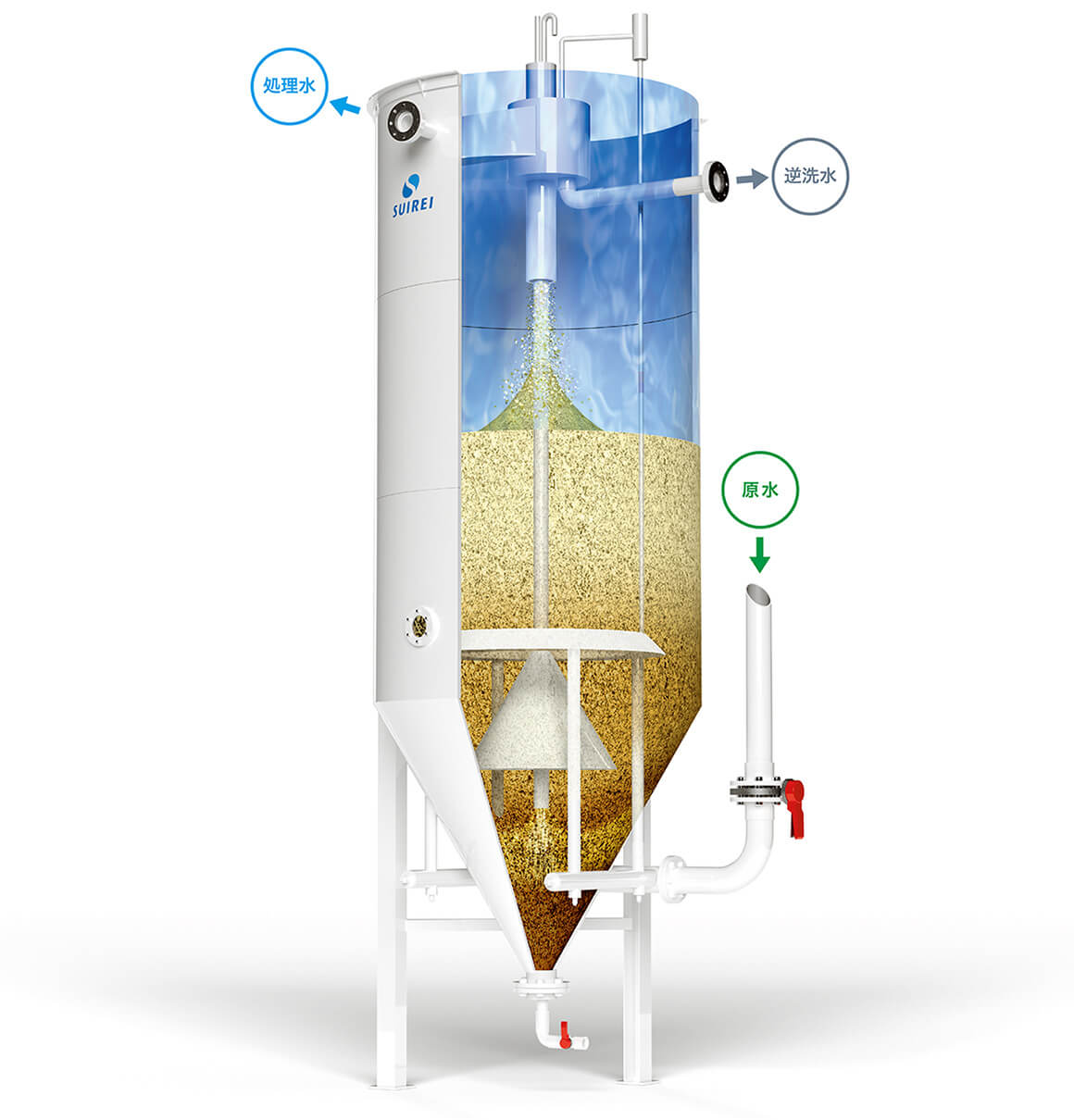

ダイナサンドフィルターの構造と原理

•

• • ①エアー抜き

    エアー抜きより間欠で水とエアーが排出する（自動）と正常にダイナサンドフィルターが作動している証拠です。

  • ②ラビリンス

    砂をかき洗いするためのものです。大切なゴム体が取付けられており、砂がゴムザグに通過することでよくかき洗いができるようになっています。捕え込んだ泥、酸化生下を下へ落ちていき、洗浄排水は再処理されます。

  • ③エアーリフト管

    エアーを送り砂を上に持ち上げ、砂洗浄により洗う際に使用する管です。

  • ④点検窓

    目視で砂の流動や水の透過度を確認するための窓です。目視で汚れが蓄まってないことが確認できれば問題ない証拠です。

  • ⑤砂

    砂は使用していると目詰まり、逆洗不良、処理水の悪化などが発生します。その場合定期的なメンテナンスあるいは砂の交換が必要となります。
    ※交換頻度は使用状況によって変動します。

  • ダイナサンドフィルターが他のろ過機と違う大きな特徴

    従来方式の砂ろ過機ではろ過工程と逆洗工程に分かれており、ろ過逆洗を行うための【貯水槽／ポンプ／制御盤／計測機器やそれらを設置するためのスペース】が必要になります。ダイナサンドフィルターはスイレイシックからの水頭差によりポンプを使わずにろ過が可能です。同時に汚れたろ材の洗浄を行い、逆洗による処理の一時停止がなく連続運転が可能です。したがって逆洗工程を必要としないため上記で述べました【貯水槽／ポンプ／制御盤／計測機器やそれらを設置するためのスペース】が不要であり、コンパクトでメンテナンスも簡素なものとなります。

  • ダイナサンドフィルターの特徴
    ・ろ過と逆洗が同時に出来る為、連続運転が行える
    ・逆洗用のタンク、ポンプなどの機器が不要

ダイナサンドフィルターのサイズ
